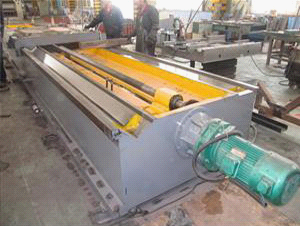

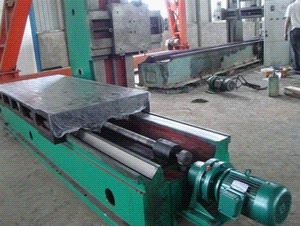

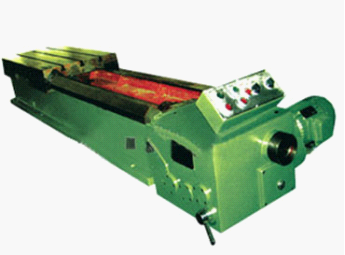

泊頭亞博工量具生產機械滑臺，特殊規格可訂做

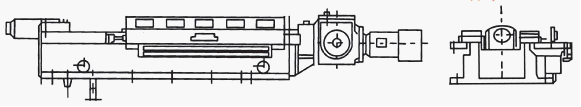

機械滑臺由床身，滑板，絲杠，變速箱等組成。其結構簡單，便于維修。機械滑臺工作原理是滑板在床身上做縱向運動，因其絲杠傳動，再加上變速箱的作用?？色@得快慢等多種運行速度。
機械滑臺用以實現進給運動，可臥式也可立式使用，在機械滑臺上安裝動力箱（裝上多軸箱）鉆削頭、鏜削頭、銑削頭、鏜孔車端面頭等各種部件，用以完成鉆、擴、鉸、鏜、刮端面、倒角、車端面、銑削及攻絲等工序。
滑臺根據行程長度不同，分為I II III IV型，按不同規格區分為250、400、630、1000、1600毫米。用戶可按需要選用，訂貨時注明行程長度?；_(tái)又分A、B型（A型暫不生產），A型為雙矩型導軌，一般用于粗加工，B型為一山一矩合型導軌，用于精加工。當滑臺用于深孔加工時，還應注明帶分級進給裝置。
部分機械滑臺技術參數：
| 產品型號 | HJT70A HJT70B |
HJT85A HJT85B |
HJT95A HJT95B |
HJT105A HJT105B |
HJT115A HJT115B |
HJT130A HJT130B |
HJT135A HJT135B |
||||
| 臺面寬度 | 700 | 850 | 950 | 1050 | 1150 | 1300 | 1350 | ||||
| 臺面長度 | 900 | 1000 | 1000 | 1200 | 1300 | 1500 | 1500 | ||||
| 行程 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | ||||
| 滑座長度 | 3400 | 4500 | 5500 | 6800 | 8000 | 9100 | 10000 | ||||
| 適配進給箱9檔 | 18、27、40.5、60、90、132、200、300、450 | ||||||||||
| 外 形 尺 寸 |
長 | 3900 | 5000 | 6000 | 7300 | 8500 | 9600 | 100500 | |||
| 寬 | 1200 | 1400 | 1450 | 1550 | 1650 | 1800 | 1850 | ||||
| 高 | 500 | 550 | 560 | 560 | 610 | 650 | 770 | ||||
| 重量（T） | 2.9 | 3.8 | 4.8 | 5.8 | 7 | 8 | 11 | ||||
備注：特殊規格可定做
隨著近年來機械工業的發展。在原有的機械滑臺基礎上，演變出數控機械滑臺，即在原來機械滑臺的基礎上。把普通絲杠更換成滾珠絲杠，在鑄鐵的導軌面上鑲嵌直線導軌。把變速箱電機更換成伺服電機。使滑臺可以快速進退。利用滾珠絲杠和線軌獲得較高的精度。
